Descrição

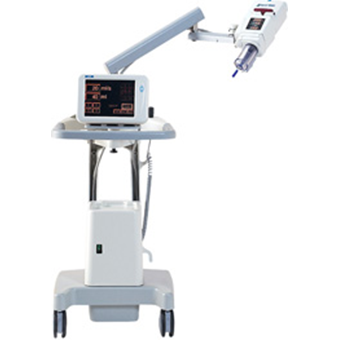

A Angiomat ILLUMENA foi projetada para injetar meio de contraste radiopaco no sistema vascular em procedimentos Angiográficos/Hemodinamica ou de Tomografia Computadorizada. Esse equipamento pode ser configurado para montagem sobre um suporte, na parede, sobre a mesa ou em pedestal. Em qualquer configuração, a cabeça injetora, console(s) e bloco de alimentação funcionarão da mesma maneira.
Tem opção de interface com o gerador de Raio –x (opcional)
Uso dos modos padrão
O injetor pode ser configurado para uso nos modos Angio-Periférico, Angio-Cardíaco e Tomografia Computadorizada usando injeção por volume ou por fluxo ( exclusivo ) em adultos ou pediátricos.
Modos angio-periférico e angio-cardíaco
Os modos angio-periférico e angio-cardíaco são usados nas injeções angiográficas/hemodinamica. Quando neste modo, o injetor realiza injeções utilizando os seguintes parâmetros variáveis:
Velocidade do fluxo, tempo de aceleração, volume, intervalo de injeção/raios-X e limite de pressão.
Modo TC
O modo TC é usado para injeções utilizando a Tomografia Computadorizada (TC). O modo TC configura o visor para as funções programáveis típicas dos procedimentos TC e limita a velocidade de fluxo e a pressão às faixas típicas para injetores para TC. Quando está nesse modo, o injetor faz as injeções utilizando os seguintes parâmetros variáveis:
Velocidade do fluxo, volume, intervalo da varredura, limite de pressão.
Console
O console contém um visor sensível ao toque ( touch – screen ) com software intuitivo e de fácil manuseio que facilita o entendimento das mensagens emitidas pela injetora e a programação das injeções ( exclusivo ). Quando montado como unidade de pedestal ou rack, o console pode ser girado 140o para facilitar a visualização.
Indicação digital de fluxo, volume programa e volume remanescente
As informações do console podem ser vistas de qualquer ângulo, devido ao sistema EL instalado na injetora. ( exclusivo )
Cabeça Injetora
A barra de controle de enchimento da cabeça injetora facilita a colocação e expulsão do contraste na seringa. O visor da cabeça injetora mostra o valor numérico do volume disponível na seringa, a velocidade de fluxo programada e o volume programado. Para permitir que o operador possa sempre ver o monitor da cabeça injetora, a imagem é eletronicamente invertida quando a mesma é girada em um movimento de 180º (exclusivo).
A cabeça injetora pode utilizar dois tipos de suportes para seringas:
- Suporte para Seringa Vazia de 150ml, e;
- Suporte para Seringa Preenchida de 125ml.
(exclusivo)
Pedestal
O pedestal é composto com suporte para cabeça injetora, tela touch screen e CPU.
Possui 4 rodízios com freio independente.
Braço Articulado
A injetora Angiomat ILLUMENA possui braço articulado, com altura ajustável, incorporado ao seu pedestal permitindo à cabeça injetora um movimento de 320o.
