Descrição

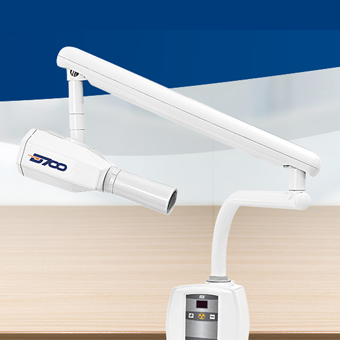

RAIOS X – COLUNA MÓVEL OU VERSÃO PAREDE
-
RAIOS X – COLUNA MÓVEL
• Aparelho de raios-x com base móvel, sobre quatro rodízios duplos, com freios, que proporcionam boa estabilidade e melhor aproximação ao paciente e também o uso em mais de uma sala clínica.
• Braços articulados confeccionados em aço e aço com cobertura em ABS injetado de alto impacto, com alcance horizontal de 1104 mm e vertical até 620 mm; mecanicamente balanceados através de molas que compensam o peso do aparelho, fazem com que o posicionamento do cabeçote seja fácil e preciso, mesmo em radiografias mais difíceis.
• Cabeçote com sistema de aterramento para maior proteção ao operador; ampola importada marca Toshiba proporciona maior segurança quanto à eficiência e durabilidade em função da experiência internacional do fabricante; dois limitadores na articulação oferecem proteção aos cabos elétricos.
• Imersão em óleo garante refrigeração e isolamento eficazes, mesmo nos casos de uso intensivo.
• Câmara expansora de borracha com resistência potencial de elasticidade e tamanho garante proteção ao cabeçote, operador e paciente, pois o óleo aquecido a altas temperaturas, dilata com segurança reduzindo a pressão volumétrica, proporcionando a refrigeração ideal aos componentes do cabeçote, sem vazamento ou explosão.
• Filtração total com equivalência em alumínio de 2,71mm libera os raios úteis e retém os raios moles, eliminando a radiação secundária.
• Colimador primário, colocado após o filtro de alumínio limita o feixe de raios-x para o diâmetro de 59 mm na saída do cilindro localizador, reduzindo radiações em outras direções evitando que o feixe de raios-x atinja as paredes do cilindro; com bom direcionamento, diminui a área irradiada após o filme, dando maior proteção ao paciente.
• Cilindro de orientação longo, utilizado para permitir o perfeito posicionamento do filme em relação ao feixe de raios-x; dimensionado para um sistema foco-filme de 200mm; revestido em chapa de chumbo de 0,5mm de espessura, retém a radiação secundária que por ventura possa se formar na colimação primária.
• Colimador secundário localizado, na extremidade do cilindro, elimina a radiação secundária que possa se formar após o colimador primário, aumentando a segurança do profissional.
• Ponto focal de 0,8 x 0,8mm proporciona maior nitidez e detalhe.
• Goniômetro utilizado para se conseguir o ângulo de inclinação desejado, graduado com divisões de 10 em 10 graus, tanto positivos quanto negativos.
• Tensão nominal 70 kVp; devido ao maior poder de penetração do feixe dos raios, pode-se operar com um menor tempo de exposição, reduzindo a possibilidade da radiação ser absorvida pelos tecidos, permitindo observação muito superior dos detalhes nas radiografias, inclusive dos tecidos moles.
• Corrente de 8 mA prolonga a vida dos componentes do cabeçote.
• Painel de comando com interruptor geral permite a visualização quando o aparelho está ligado.
• Controle remoto conectado ao painel de comando através de fio espiralado, com todos os controles agrupados, permite o comando a uma distância de até 3m fora da área de radiação secundária, permitindo a possibilidade de acompanhamento visual do exame clínico.
• Display indicador de tempo de exposição com escala graduada de 0,1 a 2,5 segundos oferece mais opções na escolha do tempo de exposição; o tempo de pré-aquecimento do cabeçote de 0,22 segundos já está incluso e é regulado através da seleção de tempo; deve ser somado ao valor indicado no painel, para se obter o tempo de aplicação de carga.
• Tecla de disparo deverá ser mantida acionada durante todo o tempo de exposição selecionado, que será acompanhado por um led amarelo aceso e um sinal audível indicando o tempo em que o aparelho estará emitindo radiação.
• Mecanismo de bloqueio contra disparos acidentais e consecutivos, eliminando exposições desnecessárias à radiação e ao superaquecimento.
• Cabeçote com certificado de teste quanto a radiação de fuga, atendendo o que determina o Regulamento Técnico do Ministério da Saúde aprovado pela Portaria SVS – 453, de 01-06-1998. -
RAIOS X – VERSÃO PAREDE
• Aparelho de raios-x fixado na parede diminui a área ocupada do consultório em 0,50m2, cria barreira física com menor ponto de contato, tornando o consultório mais limpo, e evita que a Auxiliar tenha que mover todo o peso do aparelho.
• Com dois braços, um horizontal e um pantográfico; com alcance horizontal de 1500 mm e movimento vertical de 30 graus para baixo e 25 graus para cima; confeccionados em alumínio perfilado com rolamentos mecanicamente balanceados através de molas que compensam o peso do aparelho e permitem a movimentação sem esforço do operador, proporcionando boa aproximação do campo a ser radiografado; maior alcance e menor ocupação de espaço quando não está em uso.
• Cabeçote com sistema de aterramento para maior proteção ao operador; ampola importada marca Toshiba proporciona maior segurança quanto à eficiência e durabilidade em função da experiência internacional do fabricante; dois limitadores na articulação oferecem proteção aos cabos elétricos.
• Imersão em óleo garante refrigeração e isolamento eficazes, mesmo nos casos de uso intensivo.
• Câmara expansora de borracha com resistência potencial de elasticidade e tamanho garante proteção ao cabeçote, operador e paciente, pois o óleo aquecido a altas temperaturas, dilata com segurança reduzindo a pressão volumétrica, proporcionando a refrigeração ideal aos componentes do cabeçote, sem vazamento ou explosão.
• Filtração total com equivalência em alumínio de 2,71mm libera os raios úteis e retém os raios moles, eliminando a radiação secundária.
• Colimador primário, colocado após o filtro de alumínio limita o feixe de raios-x para o diâmetro de 59 mm na saída do cilindro localizador, reduzindo radiações em outras direções evitando que o feixe de raios-x atinja as paredes do cilindro; com bom direcionamento, diminui a área irradiada após o filme, dando maior proteção ao paciente.
• Cilindro de orientação longo, utilizado para permitir o perfeito posicionamento do filme em relação ao feixe de raios-x; dimensionado para um sistema foco-filme de 200mm; revestido em chapa de chumbo de 0,5mm de espessura, retém a radiação secundária que por ventura possa se formar na colimação primária.
• Colimador secundário localizado, na extremidade do cilindro, elimina a radiação secundária que possa se formar após o colimador primário, aumentando a segurança do profissional.
• Ponto focal de 0,8 x 0,8mm proporciona maior nitidez e detalhe.
• Goniômetro utilizado para se conseguir o ângulo de inclinação desejado, graduado com divisões de 10 em 10 graus, tanto positivos quanto negativos.
• Tensão nominal 70 kVp; devido ao maior poder de penetração do feixe dos raios, pode-se operar com um menor tempo de exposição, reduzindo a possibilidade da radiação ser absorvida pelos tecidos, permitindo observação muito superior dos detalhes nas radiografias, inclusive dos tecidos moles.
• Corrente de 8 mA prolonga a vida dos componentes do cabeçote.
• Painel de comando com interruptor geral permite a visualização quando o aparelho está ligado.
• Controle remoto conectado ao painel de comando através de fio espiralado, com todos os controles agrupados, permite o comando a uma distância de até 3m fora da área de radiação secundária, permitindo a possibilidade de acompanhamento visual do exame clínico.
• Display indicador de tempo de exposição com escala graduada de 0,1 a 2,5 segundos oferece mais opções na escolha do tempo de exposição; o tempo de pré-aquecimento do cabeçote de 0,22 segundos já está incluso e é regulado através da seleção de tempo; deve ser somado ao valor indicado no painel, para se obter o tempo de aplicação de carga.
• Tecla de disparo deverá ser mantida acionada durante todo o tempo de exposição selecionado, que será acompanhado por um led amarelo aceso e um sinal audível indicando o tempo em que o aparelho estará emitindo radiação.
• Mecanismo de bloqueio contra disparos acidentais e consecutivos, eliminando exposições desnecessárias à radiação e ao superaquecimento.
• Cabeçote com certificado de teste quanto a radiação de fuga, atendendo o que determina o Regulamento Técnico do Ministério da Saúde aprovado pela Portaria SVS – 453, de 01-06-1998.
- Tensão de rede: 127 or 220 V
- Potência: 1,20 kVA
- Tensão do cabeçote: 70 kVP
- Amperagem/cabeçote: 8 mA
